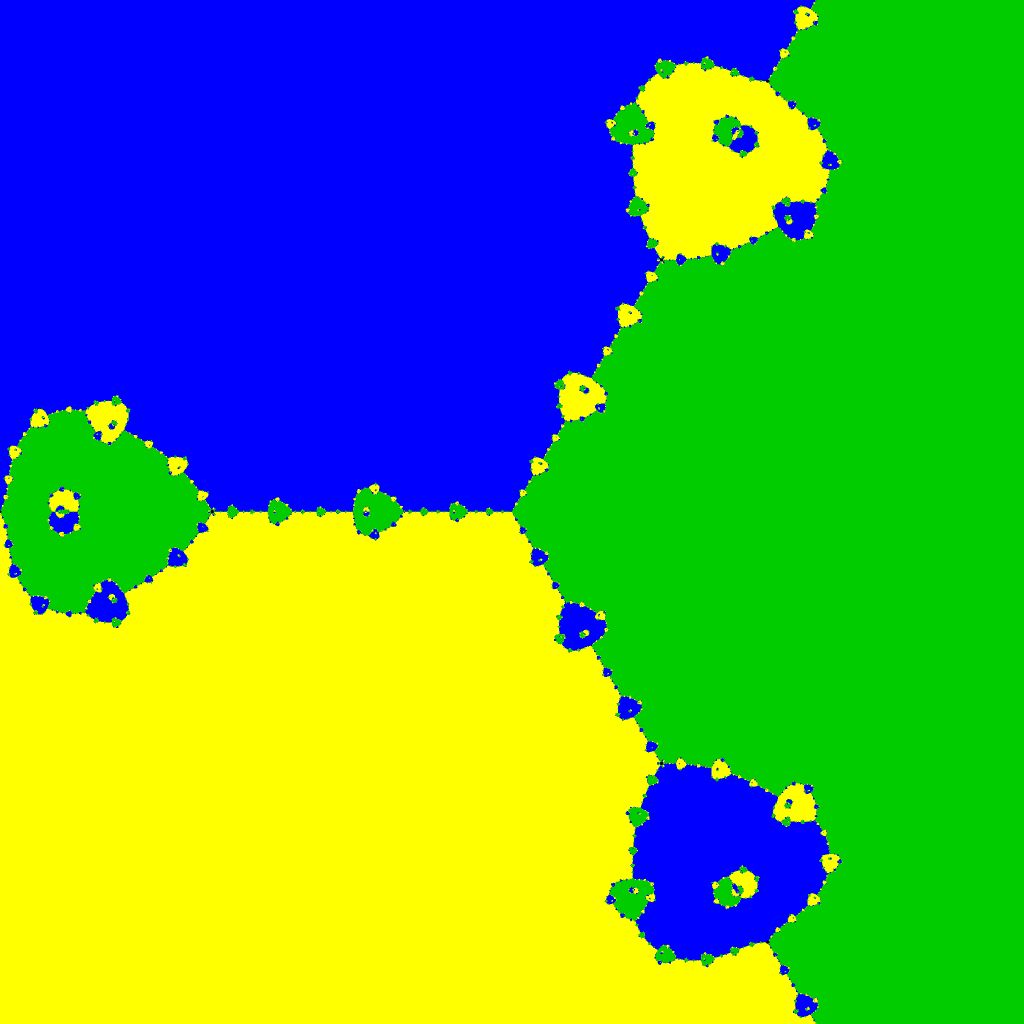

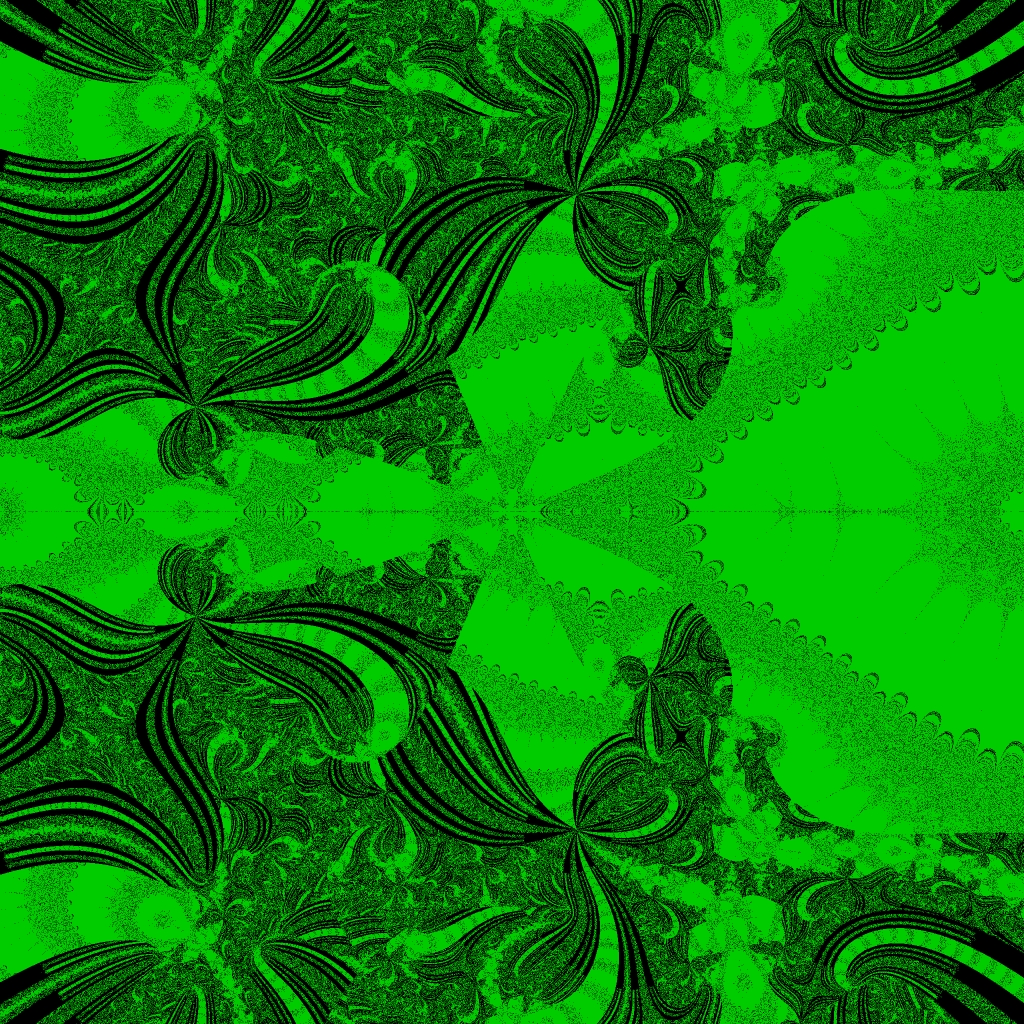

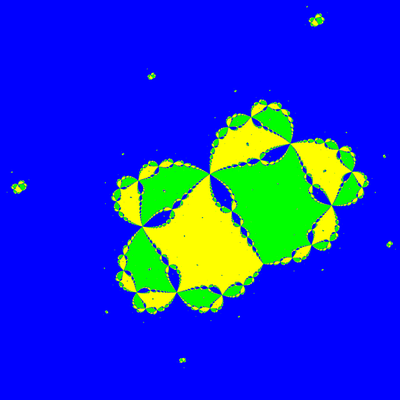

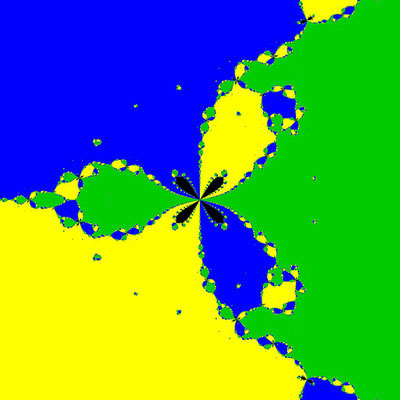

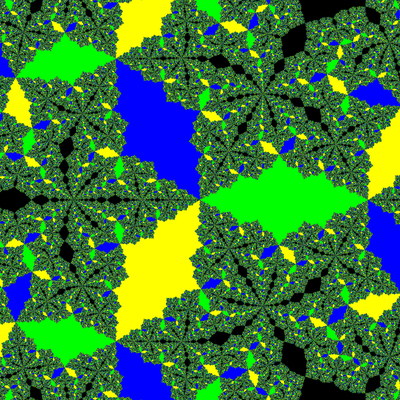

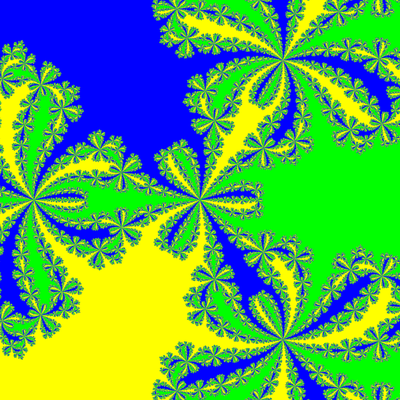

Basins of Attraction für  z^3 - 1 = 0

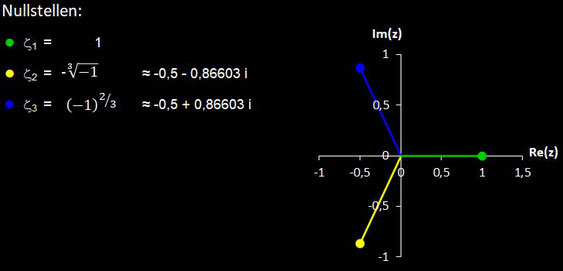

Nullstellen von f (z) = z^3 - 1

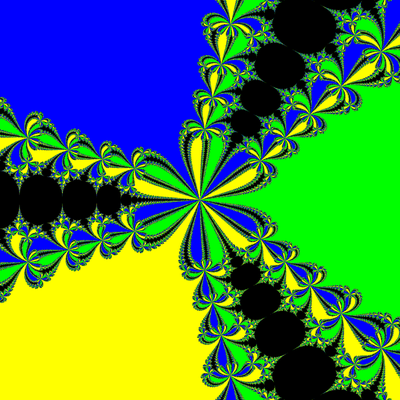

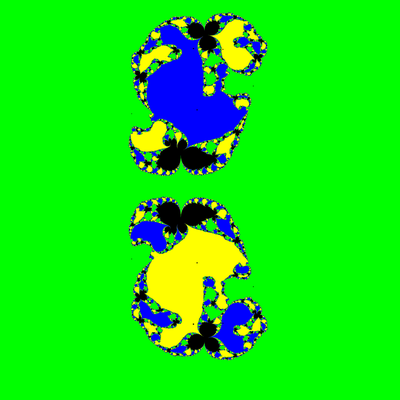

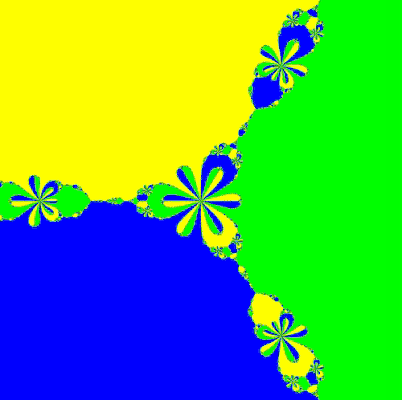

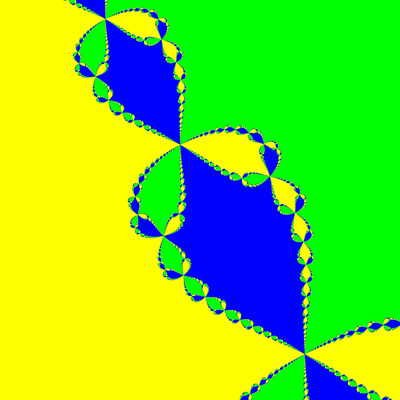

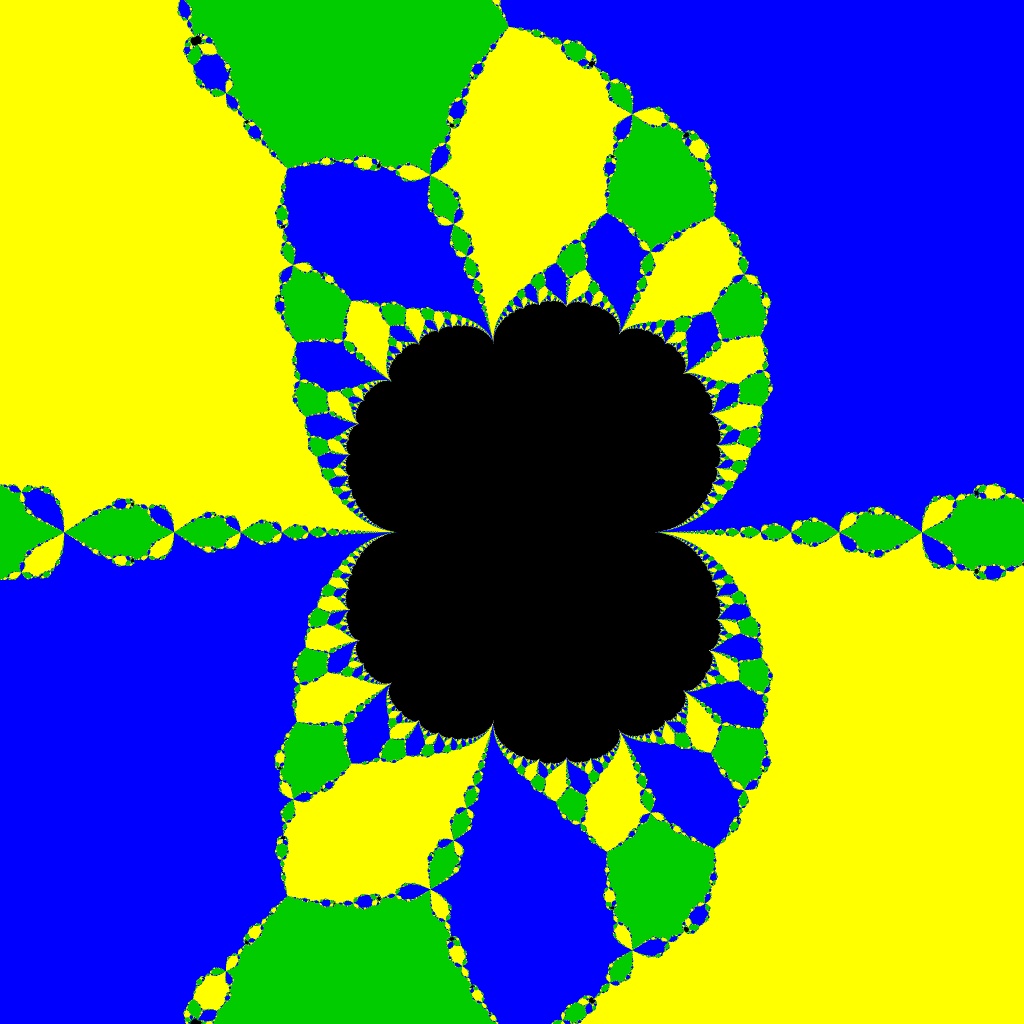

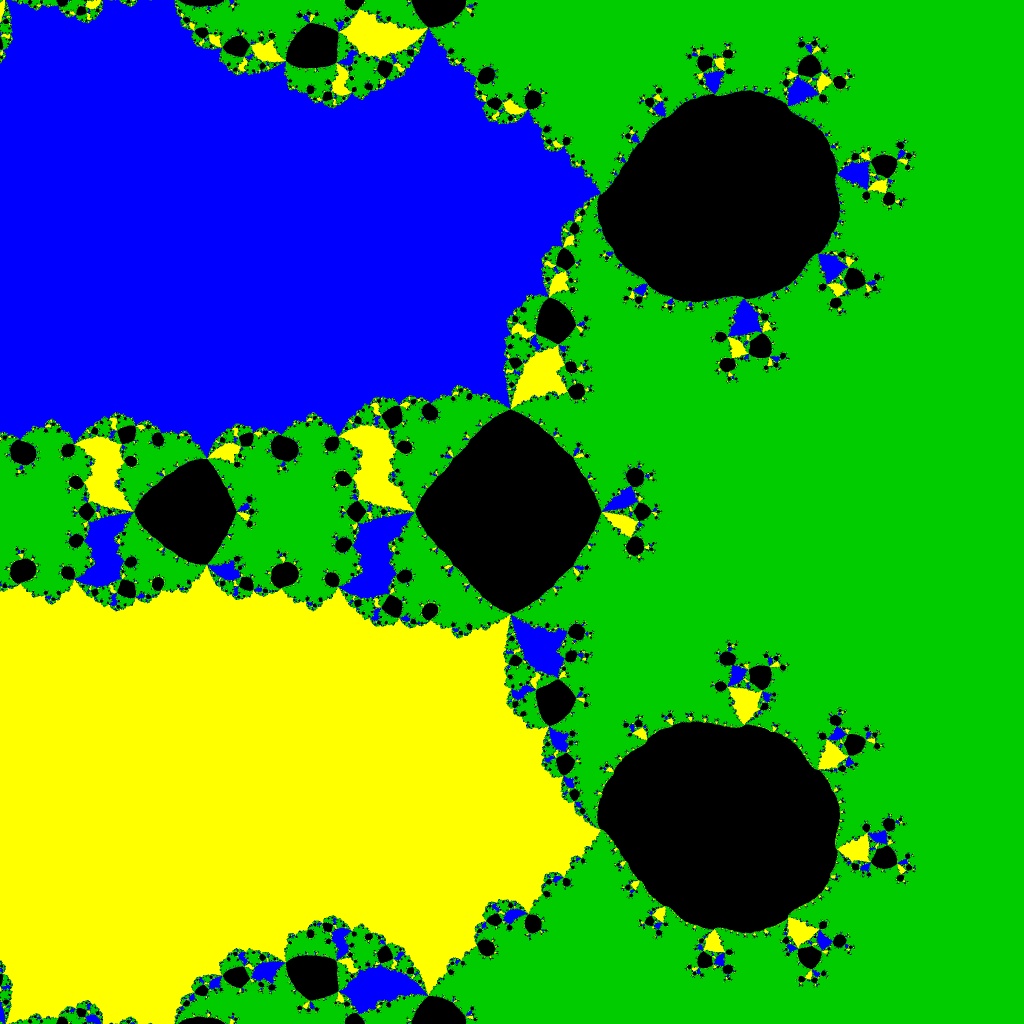

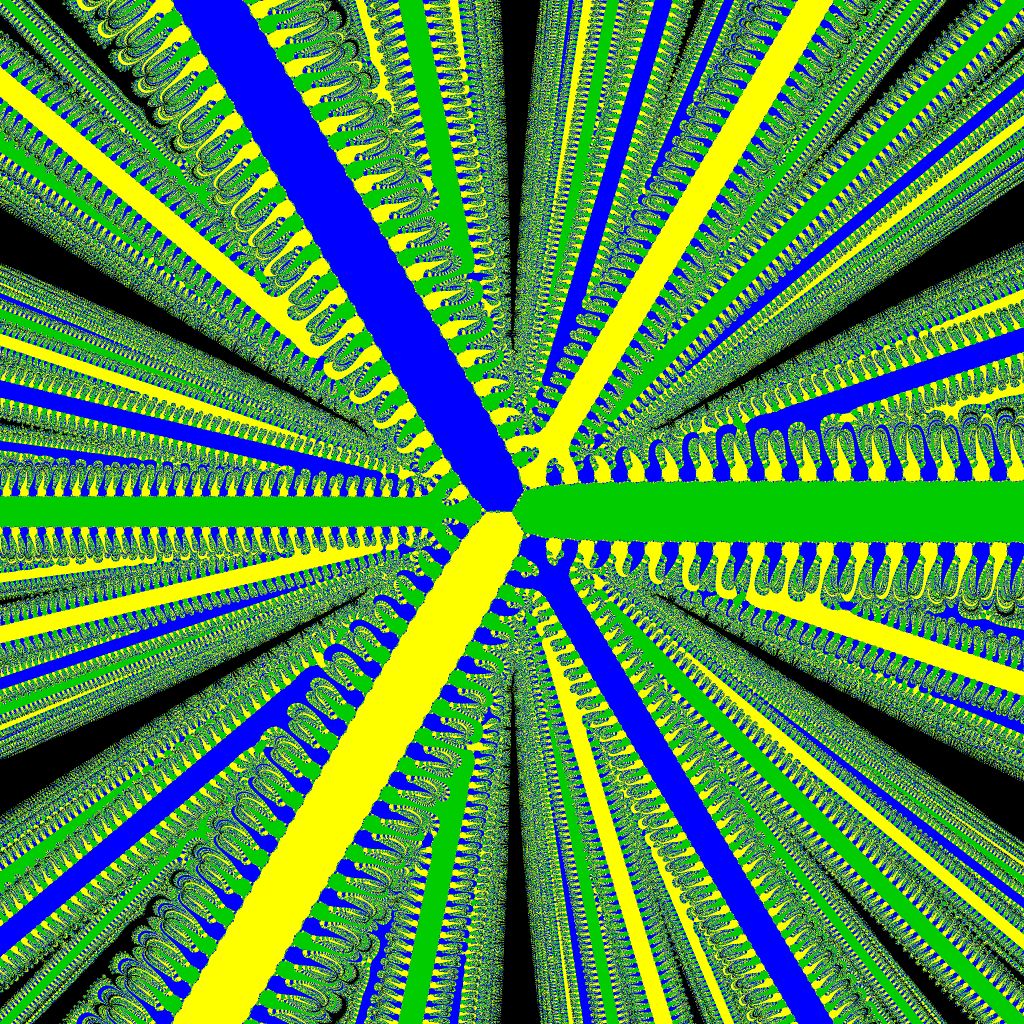

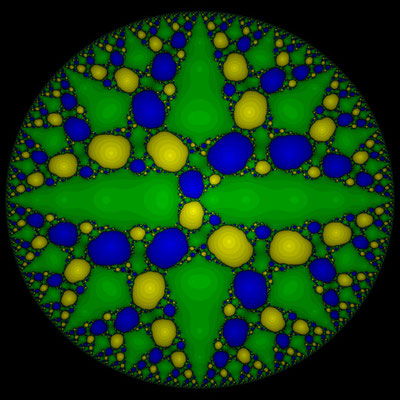

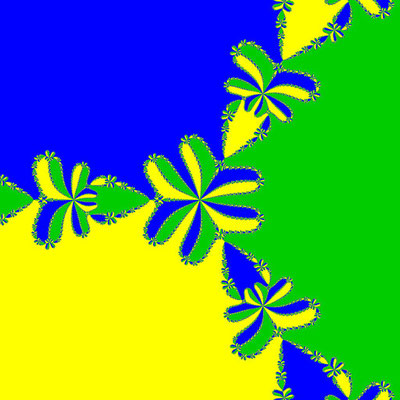

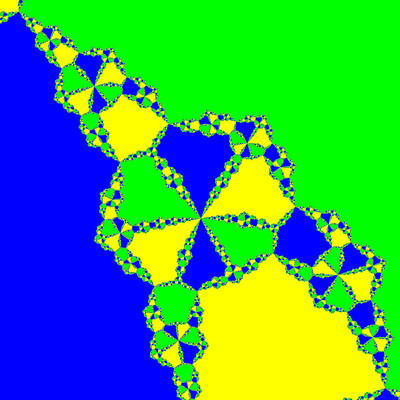

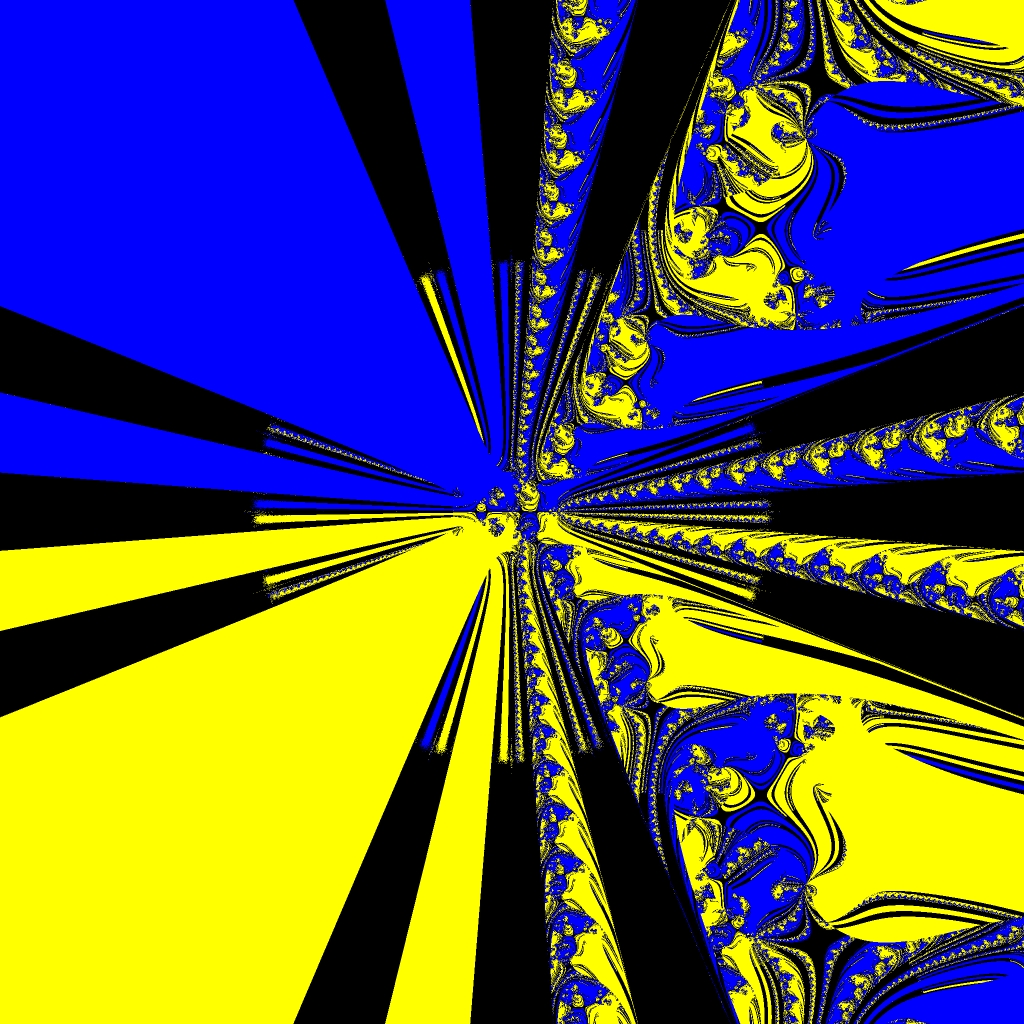

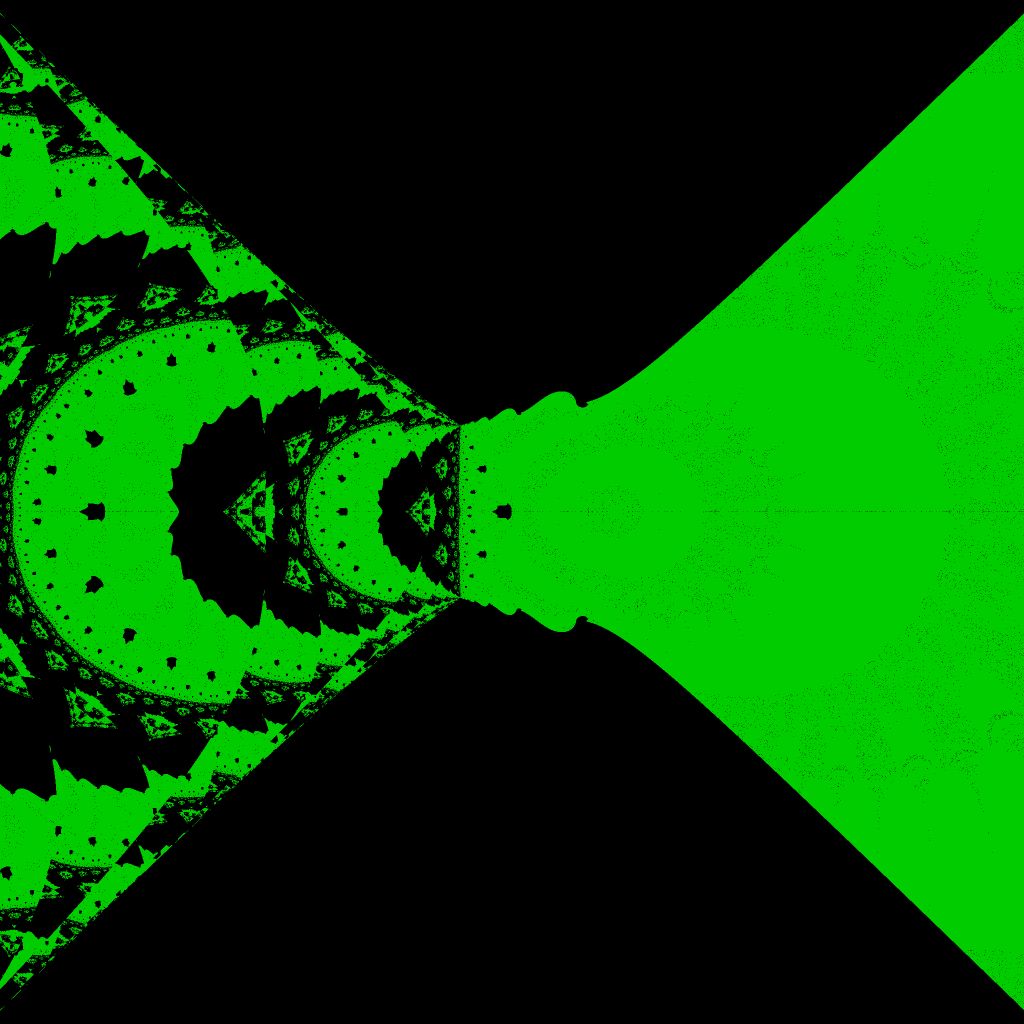

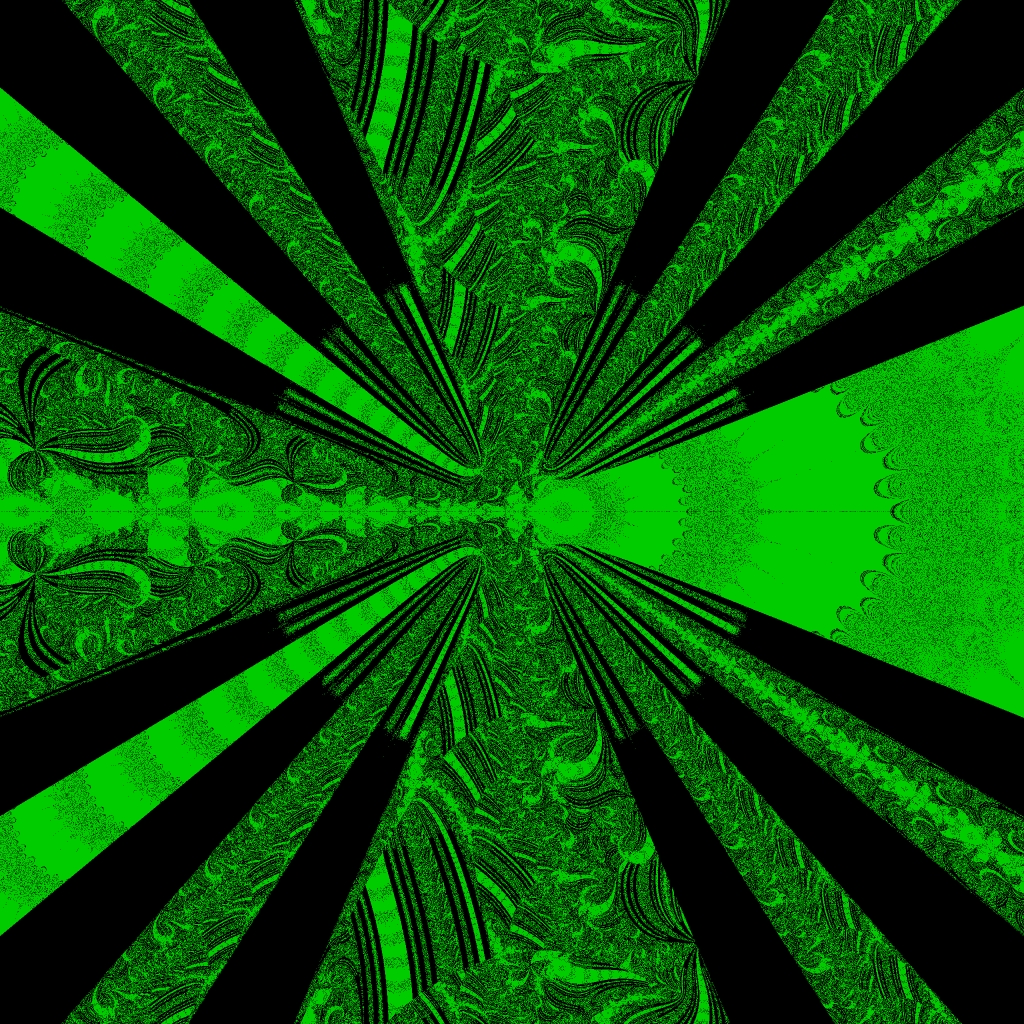

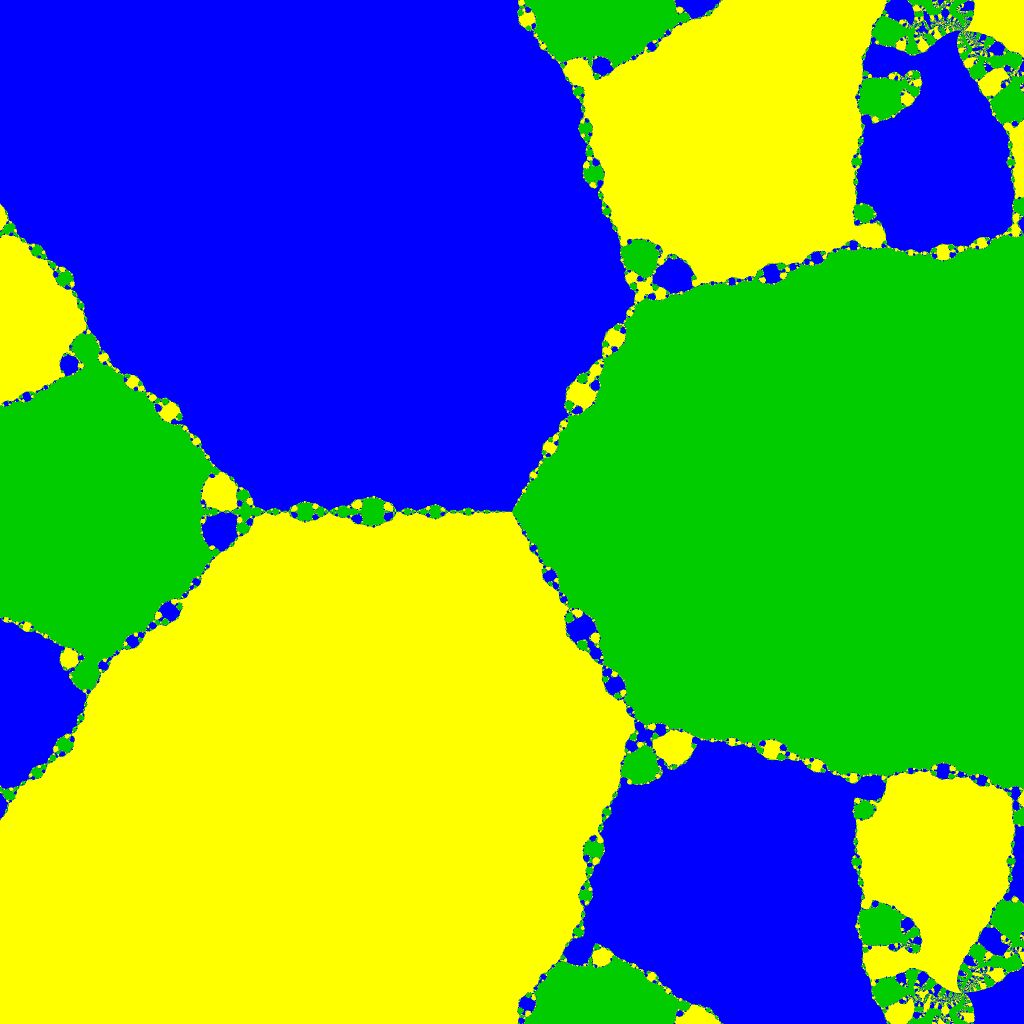

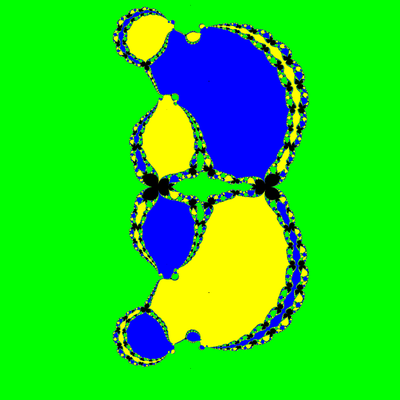

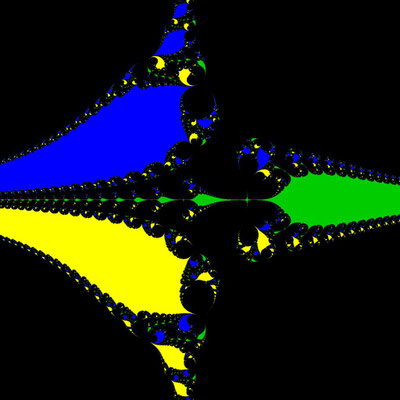

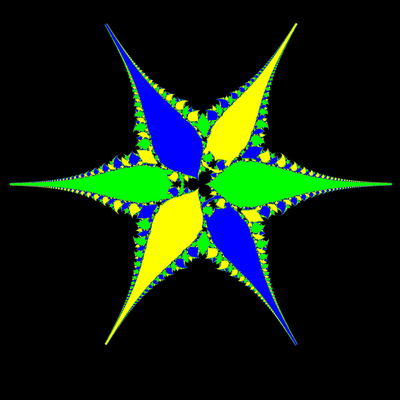

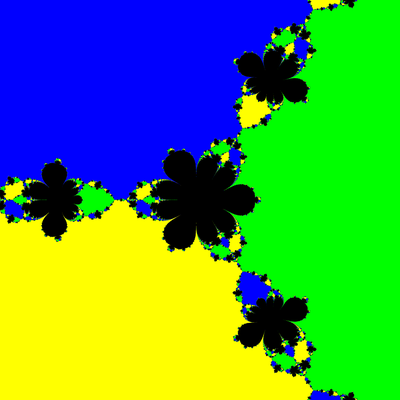

Für die folgenden Galerien wurde als Ausgangsbereich (so nicht anders angegeben) B = [-2, 2] × [-2, 2] ⊆ ℂ verwendet und dann in kleine Teilbereiche von B hinein gezoomt. Weitere Informationen zum jeweiligen Bild erhalten Sie durch Anklicken des Bildes (s. auch folgender Navigationstipp). Um Ladezeiten kurz zu halten, habe ich die Größe der Fraktale auf 1024 x 1024 Pixel beschränkt.

Eine größere, detailreichere Ansicht lohnt sich. Klicken Sie dazu auf ein Bild in der Galerie (evtl. für eine weitere Vergrößerung auf die dann erscheinende Bildschirmlupe ). Innerhalb der Galerie  bewegen Sie sich mit den Pfeiltasten   am linken / rechten Bildschirmrand.

Newton-Verfahren

Halley-Verfahren




Schröder-Verfahren



Householder-Verfahren




Basto-Verfahren



Whittaker I -Verfahren




Whittaker II -Verfahren



Euler-Chebyshev-Verfahren




Steffensen -Verfahren




Kanwar-Sharma -Verfahren



Ridders -Verfahren




Saeed-Aziz -Verfahren



Laguerre-Verfahren



Hosseini-Verfahren




Sekanten-Verfahren



King-Verfahren, β < 0,  B = [-4, 4] × [-4, 4]




King-Verfahren, Animationen mit -6 < β < 6  B = [-1, 1] × [-1, 1]




Feng-Verfahren



Contra Harmonic Newton-Verfahren




Kung-Traub-Verfahren



Chun-Lee-Neta-Verfahren




Sharma-Bahl-Verfahren



Fang-Ni-Cheng-Verfahren




Chun-Kim II -Verfahren



Chun-Kim III -Verfahren




Thukral-Verfahren



Tiruneh-Verfahren




Ghanbari-Verfahren



Chun-Ham-Verfahren



Fang-Sun-He-Verfahren




Golbabai-Javidi-Verfahren



Ardelean-Verfahren




Chun-Ham II-Verfahren



Chun-Neta-Verfahren




modifizierte Verfahren

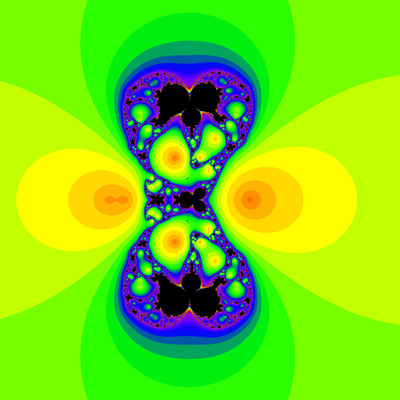

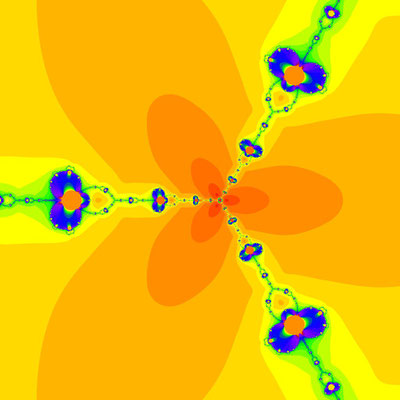

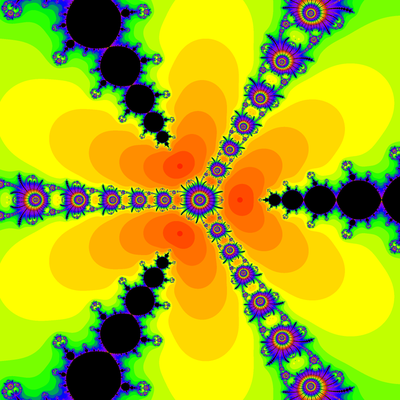

Konvergenzgeschwindigkeit für  z^3 - 1 = 0

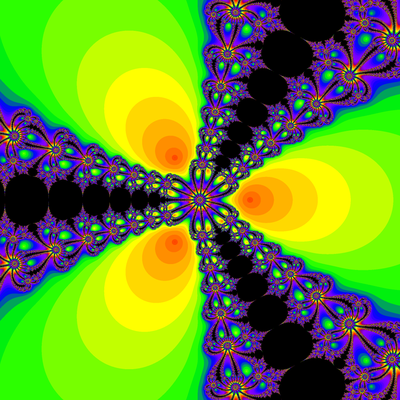

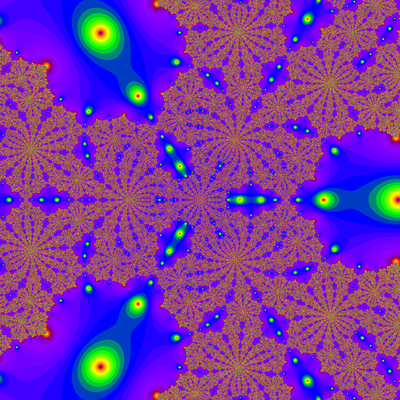

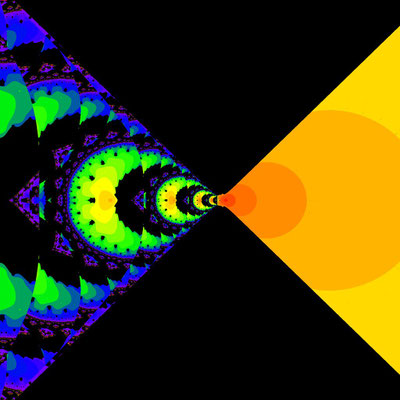

Für einen Bereich B = [-5, 5] × [-5, 5] ⊆ ℂ  (so nicht anders angegeben) zeigen die Bilder in folgender Galerie die Konvergenzgeschwindigkeit verschiedener Verfahren an Hand einer Regenbogen-Farbpalette mit 256 Farbwerten. Um die gesamte Farbpalette auf den Bereich der für die Konvergenz erforderlichen Iterationsschritte abzubilden und so die Verfahren vergleichen zu können, wurde p_step für alle Verfahren auf den Wert 10 gesetzt (s. unter Algorithmen). Eine hohe Konvergenzgeschwindigkeit entspricht so Rot- bis Gelbtönen, eine niedrige entspricht Blautönen.

Klicken Sie auf ein Bild in der Galerie, um dieses zu vergrößern und den Verfahrensnamen sowie verfahrensspezifische Parameter anzuzeigen. Innerhalb der Galerie  bewegen Sie sich mit den Pfeiltasten   am linken / rechten Bildschirmrand.


Weitere Berechnungen / Experimente

Falls Sie die obigen Resultate nachvollziehen oder weitere Berechnungen / Experimente mit unterschiedlichsten Parametereinstellungen vornehmen möchten, gehen Sie folgendermaßen vor:

  • Laden Sie das Program VOC (s. Vision of Chaos) herunter und installieren Sie es.
  • Laden Sie die folgenden beiden ZIP-Dateien mit dem Shader-A und der Palettendatei BFrain  herunter und entpacken Sie diese.
  • Starten Sie das Programm VOC und laden Sie den Shader-A (s. dazu Hinweis bei Vision of Chaos).
  • Kopieren Sie die beiden Abschnitte "COEFFICIENTS of p(z)" und "ROOTS of p(z)" (s.u.) und ersetzen Sie diese im Shader.

Nun stehen Ihnen für die Funktion auf dieser Seite ca. 50 Iterationsverfahren für die Berechnung der
Basins of Attraction sowie der Konvergenzgeschwindigkeit (s. dazu Basins of Attraction - Algorithmen) zur Verfügung. Um diese Berechnungen auch für andere Funktionen durchzuführen, müssen Sie für die jeweilige Funktion nur ihre beiden Abschnitte "COEFFICIENTS of p(z)" und "ROOTS of p(z)" im Shader ersetzen.




// COEFFICIENTS of p(z)
dvec2 a10= dvec2 (   0. , 0. );
dvec2 a9 = dvec2 (   0. , 0. );
dvec2 a8 = dvec2 (   0. , 0. );
dvec2 a7 = dvec2 (   0. , 0. );
dvec2 a6 = dvec2 (   0. , 0. );
dvec2 a5 = dvec2 (   0. , 0. );
dvec2 a4 = dvec2 (   0. , 0. );
dvec2 a3 = dvec2 (   1. , 0. );
dvec2 a2 = dvec2 (   0. , 0. );
dvec2 a1 = dvec2 (   0. , 0. );
dvec2 a0 = dvec2 (  -1. , 0. );
// ROOTS of p(z)
// must be set, if random_method=0 and color_scheme=0 or 3
dvec2 A = dvec2 (  1.0  ,  0.0 );
dvec2 B = dvec2 ( -0.5  ,  0.8660254037844386 );
dvec2 C = dvec2 ( -0.5  , -0.8660254037844386 );
dvec2 D = dvec2 (  0.0  ,  0.0 );
dvec2 E = dvec2 (  0.0  ,  0.0 );
dvec2 F = dvec2 (  0.0  ,  0.0 );
dvec2 G = dvec2 (  0.0  ,  0.0 );
dvec2 H = dvec2 (  0.0  ,  0.0 );
dvec2 I = dvec2 (  0.0  ,  0.0 );
dvec2 J = dvec2 (  0.0  ,  0.0 );
