Basins of Attraction - Grundlagen und Algorithmen

Wendet man für eine Funktion f : D mit  D ⊆ ℂ  zur Lösung der Gleichung f (z) = 0 ein Iterations-verfahren an, so nennt man die Folge { zi } mit dem Startpunkt z0 ϵ B ⊆ ℂ, die gegen die Nullstelle ζ konvergiert, einen Orbit von z0; ζ ist ein Attraktor für z0. Die Menge aller Startpunkte z0 ϵ B, die gegen ζ  konvergieren, ist der Einzugsbereich (Basin of Attraction) von ζ.

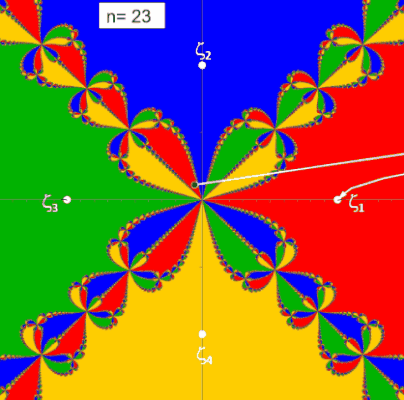

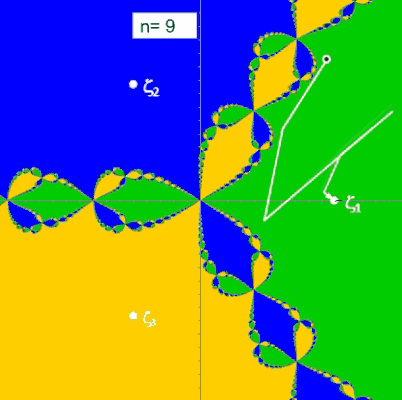

Die folgenden beiden Animationen zeigen für die Funktion z³ - 1 (links) und z4 - 1 (rechts) mit den Nullstellen ζ1, ζ2, ζ3 bzw. ζ1, ζ2, ζ3, ζ4 die mit dem Newton-Verfahren entstehenden Orbits (weißer Streckenzug). Hier überfährt  z0 (schwarzer Punkt mit weißem Rand) einen kleinen Bereich von B. Der Wert n ist die Iterationstiefe und gibt an, nach wie vielen Schritten ausgehend von  z0 eine Nullstelle ζk erreicht wird.

(Hinweis: Das "fertige" Fraktal mit allen Basins of Attraction (s. folgender Algorithmus) wurde zur Orientierung in der Grafik hinterlegt.)



Darstellung der Basins of Attraction

Für die Berechnung und Darstellung der Basins of Attraction für einen Bereich B ⊆ ℂ einer komplexen Funktion f (z) wird zunächst jeder Nullstelle ζk von f  eine eigene Farbe zugeordnet.

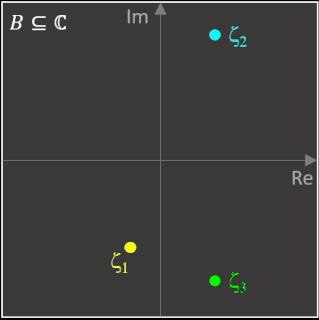

Dann wird für jedes z0 ϵ B ein Iterationsverfahren mit z0 als Startwert ausgeführt. Der Startwert z0 ϵ B erhält dann die Farbe der Nullstelle ζk , gegen die die Iteration konvergiert (s. auch folgende Animation) bzw. die Farbe Schwarz im Falle der Divergenz des Verfahrens. Hier der zugehörige Algorithmus in Pseudocode:

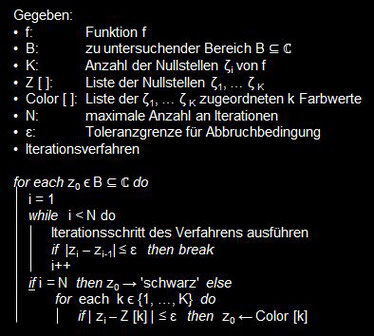

Algorithmus I - Basins of Attraction

Basins of Attraction - Algorithmus I
Basins of Attraction - Algorithmus I

Man beachte, dass die Nullstellen ζ1, ... ,  ζk (im Algorithmus sind diese in der Liste Z [ ] enthalten) bekannt und hinreichend genau vorgegeben sein müssen.


Führt man den obigen Algorithmus für reelle Funktionen f : D   und dem Newton-Verfahren zur Berechnung der Einzugsbereiche für einen Bereich B (Intervall der x-Achse) durch, so erhält man in B farbige Teillinien, wie die folgenden zwei Beispiele zeigen (zur besseren Sichtbarkeit wurde die x-Achse "verbreitert").

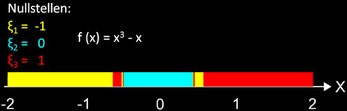

Einzugsbereiche der Nullstellen für f(x)=x^3-x beim Newton-Verfahren

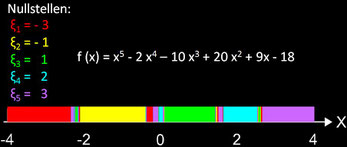

Einzugsbereiche der Nullstellen für f(x)=x^5-2x^4-10x^3+20x^2+9x-18 beim Newton-Verfahren

Es zeigt sich, dass die gefundenen Nullstellen nicht in der größenmäßigen Reihenfolge auftreten - was man vielleicht erwarten würde - sondern dass es vielmehr zu Sprüngen und somit zu Farbwechseln kommt. Zommt man in ein Teilintervall von B hinein, in dem Sprünge / Farbwechsel stattfinden, so erhält man auch in diesem Teilintervall wieder weitere Teilintervalle, in denen erneut Sprünge / Farbwechsel stattfinden (vgl. Newton-Verfahren).


Wie sieht nun die entsprechende Grafik für komplexe Funktionen aus?

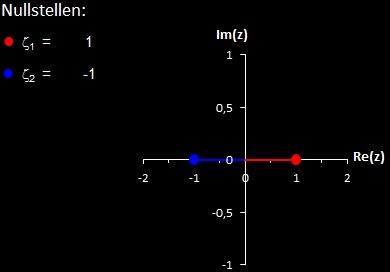

Wendet man z.B. das Newton-Verfahren auf die komplexe Funktion f (z) = z² - 1 an (diese hat nur die beiden reellen Nullstellen 1 und -1), so ist das entstehende Bild der Einzugsbereiche z.B. für B [-2, 2] x [-2, 2] eher unspektakulär:

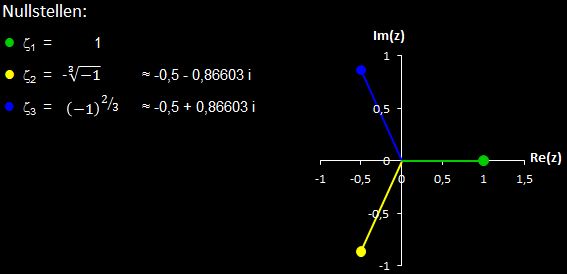

Für andere Verfahren (s. unter Basins of Attraction für z^2-1=0) und im Fall komplexer Funktionen mit drei oder mehr Nullstellen zeigt der Plot für einen Bereich B ⊆ ℂ jedoch ein Fraktal [1] mit farbigen Teilbereichen in B. Das folgende Beispiel zeigt für das komplexe Newton-Verfahren die Basins of Attraction der Funktion f (z) = z³ - 1 für den Bereich B = [-2, 2] x [-2, 2].


Darstellung der Konvergenzgeschwindigkeit

Eine andere Art der Darstellung zeigt für eine Funktion f  die Konvergenzgeschwindigkeit für jeden Punkt

z0 ϵ B beim jeweilig angewandten Iterationsverfahren. Hierbei wird, ausgehend vom Startwert z0 , solange iteriert, bis die Abbruchbedingung |zi - zi-1 | ≤ ε  erfüllt ist. z0 ϵ B wird dann die Farbe einer vorgegebenen Farbpalette zugeordnet, wobei der letzte Wert des Iterationsindexes i  die Position in der Farbpalette angibt:

Wie auch beim obigen Algorithmus wird z0 ϵ B die Farbe schwarz zugeordnet, falls die maximale Iterationsanzahl erreicht wird. Hier der zugehörige Algorithmus in Pseudocode:

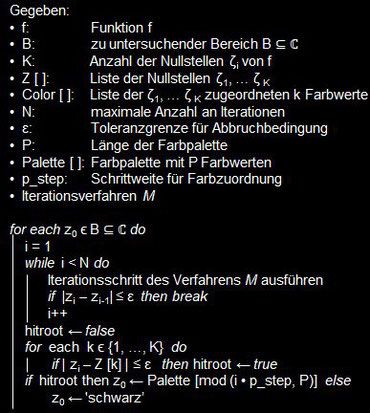

Algorithmus II  -  Konvergenzgeschwindigkeit

Basins of Attraction - Algorithmus für Konvergenzgeschwindigkeit

Die Größe/Länge P der Farbpalette kann zwar beliebig sein, jedoch hat sich eine Größe/Länge von P=256 bei vielen Programmen zur Erzeugung von Fraktalen etabliert.



Der letzte Iterationswert i  kann für die Punkte z0 ϵ B sehr verschiedene Größenordnungen annehmen. Bei insgesamt sehr kleinen Werten für i (für das Beispiel z³-1=0 liegen für das Newton-Verfahren die meisten Werte unter 25, s. dazu auch die Animation am Anfang dieser Seite) sieht man bei der vorgegebenen Regenbogen-Palette kaum Unterschiede, wie im linken Bild der folgenden Galerie zu sehen ist. Mittels p_step  können die Werte von i  entlang der Palette "gestreckt" werden (s. mittleres Bild in folgender Galerie mit p_step=10).



Um z0 auch für Werte von i > P einfärben zu können, wird eine Modulo-Berechnung mit der Palettenlänge P  durchgeführt, d.h. die Farbwerte wiederholen sich für Werte von i > P Alternativ kann man die Einfärbung auch so vornehmen, dass Stufen bei der Einfärbung entstehen (s. rechtes Bild in folgender Galerie).



Mit dem Algorithmus II, dem Newton-Verfahren und der obigen Regenbogen-Palette ergeben sich so für die Funktion f (z ) = z³ - 1 für B = [-2, 2] x [-2, 2]  folgende Fraktale:


Komplexe Arithmetik in OpenGL SL

Die Programmiersprache OpenGL SL, in der die Shader (.CFF-Dateien) für VOC erstellt werden, verfügt leider über keinerlei Rechenfunktionen für komplexe Zahlen!



Diese Funktionen müssen daher selbst definiert und mit den vorhandenen Funktionen für reelle Zahlen programmiert werden, wie z.B. die Grundrechenarten zweier komplexer Zahlen z1 z2 :

  • cadd (z1 z2)
  • csub (z1 z2)
  • cmul (z1 z2)
  • cdiv (z1 z2) .

Dies macht die Programmierung in OpenGL SL z.B. einer Iterationsvorschrift leider recht umständlich, unübersichtlich und zeitaufwendig. Da die Grundrechenarten in OpenGL SL in doppelter Genauigkeit (Double) genutzt werden können, gilt dies auch für die obigen komplexen Grundrechenarten.



Die komplexe Exponentialfunktion cexp (z), komplexe Sinusfunktion csin(z) und komplexe Cosinus-Funktion ccos(z)  mit z ϵ habe ich wie folgt umgesetzt:

  • cexp (z) = ez = ex+i y = ex ei y = ex [ cos (y) + i sin (y) ]    mit z = x + i y ϵ
  • csin (z) = sin (x +i y) = sin (x) cosh (y) + i cos (x) sinh (y)    mit  z = x + i y ϵ
  • ccos (z) = cos (x + i y) = cos (x) cosh (y) - i sin (x) sinh(y)

wobei ex, sin und cos die in OpenGL SL vorhandenen reellwertigen Funktionen sind.



Diese sind in OpenGL SL leider nur in einfacher Genauigkeit (Float) implementiert, so dass

Shader, bei denen diese Funktionen genutzt werden, leider in einfacher Genauigkeit programmiert werden müssen!



Dies führt bei der Berechnung der Basins of Attraction komplexer Exponential-, trigonometrischer und hyperbolischer Funktionen zum einen dazu, dass bei größeren Zoom-Werten die berechneten Bilder schnell pixelig werden können. Zum anderen muss auf Grund der geringen Rechengenauigkeit für diese Funktionen die Toleranzgrenze ε bei den meisten Iterationsverfahren deutlich vergrößert werden, zum Teil drastisch bei den Zwei-Schritt-Verfahren.
