Mantelfläche eines Rotationskörpers

Diese Seite widmet sich der Berechnung der Mantelfläche von Rotationskörpern, die durch die Rotation einer Funktion um die x- oder y-Achse eines Koordinatensystems entstehen.



Hinweis: Für parametrische Funktion siehe weiter unten auf der Seite.



Mantelfläche bei Rotation um die x-Achse

Die Mantelfläche M eines Rotationskörpers, der durch Rotation einer Randfunktion f um die x-Achse im x-Intervall [a, b] entsteht, soll bestimmt werden.



Zur Herleitung der Gleichung für M wird der Rotationskörper längs der x-Achse in n Scheiben der Dicke x zerlegt, jedoch nicht wie bei der Herleitung des Rotationsvolumens in zylindrische Scheiben (vgl. Volumen Rotation x-Achse), sondern in Kegelstümpfe, wie in der folgenden Schnittzeichnung dargestellt.

Zerlegung des Rotationskörpers in Kegelstümpfe zur Bestimmung der Mantelfläche



Die Mantelfläche Mn dieses "Scheibenkörpers" ist die Summe der Mantelflächen aller n Kegelstümpfe:

Zerlegung des Rotationskörpers in Kegelstümpfe zur Bestimmung der Mantelfläche

Nach Pythagoras gilt:

Zerlegung des Rotationskörpers in Kegelstümpfe zur Bestimmung der Mantelfläche

Erhöht man die Anzahl n der Kegelstümpfe mit n→∞, so nehmen im Grenzfall die beiden Radien ri und Ri den Wert f (xi) an, die Summe der Mantellinien mi entspricht dann der Länge der Mantellinie des Rotationskörpers (vgl. Länge Funktionsgraph) und es gilt:

Beispiele zur Mantelfläche: Kegel, Kugel, Zylinder

Für einige Grundkörper (s. Abbildung) mit aus der Geometrie bekannten Mantelflächen sollen die Berechnungen gemäß der obigen Formal hier einmal beispielhaft durchgeführt werden.





Zylinder:   M = 2 π r h



mit Radius r = 1 und Höhe h = 1 ergibt sich M = 2 π

per Rotationskörper mit f (x) = 1 und a = 0,  b = 1:

Beispiele zur Mantelfläche: Kegel, Kugel, Zylinder

Kegel:   M = π r s



mit Radius r = 1, Höhe h = 1 und Mantellinie s = √2 ergibt sich M = π √2

per Rotationskörper mit f (x) = 1 - x und a = 0,  b = 1:



Kugel:   M = 4 π



mit Radius r = 1 ergibt sich M = 4 π



per Rotationskörper mit a = -1,  b = 1 und



Mantelfläche einer Zitrone

Bei der Berechnung der obigen Mantelflächen sind recht einfache Integrale zu lösen. Abhängig von der Randfunktion können aber recht "fiese" Integrale entstehen, deren Lösung sehr aufwendig ist und profunde Kenntnisse und "Tricks" erfordert.



Als Beispiel hierfür diene die "Zitrone", die durch Rotation der recht simplen Randfunktion f (x) = 0.7 (1 - x²) im Intervall [-1, 1] entsteht (s. Abbildung).



Während die Berechnung des Rotationsvolumens recht einfach ist (s. unter Volumen Rotation x-Achse), ergibt sich mit der Abeitung  f ' (x) = - 1.4 x = - 7/5 x²  folgender  Ansatz zur Berechnung der Mantelfläche M:

Mantelfläche einer Zitrone

und schließlich nach längerer, aufwendiger Herleitung:

Mantelfläche einer Zitrone

Einfacher und schneller lässt sich das Integral numerisch berechnen (s. Numerische Integration und Integralanwendugen). Mit dem Graphing Calculator 3D und der gc3-Datei im Download-Bereich unten auf der Seite ergibt sich für n = 2600 in Bruchteilen von Sekunden der gesuchte Wert  M = 6.849402255879001:





Oftmals ergibt sich auch das Problem, dass überhaupt keine Stammfunktion in geschlossener Form existiert (s. auch bei Integralanwendugen). In diesem Fall ist die numerische Integration der einzige Weg zur Berechnung der Mantelfläche.



Als Beispiel hiefür soll für ein Ei (s. Beispiel 2 unter Volumen Rotation x-Achse) dessen Oberfläche bestimmt werden. Das Ei wird als Rotationskörper durch die Funktion

im x-Intervall [0, 6] erzeugt. Während das Volumen leicht auch "per Hand" berechnet werden kann, ist dies - auch unter Zuhilfenahme eines CAS-Programms - nicht möglich, da zu dem zu lösenden Integral

keine Stammfunktion existiert, so dass man hier auf eine numerische Integration zurückgreifen muss.



Hierbei gibt es noch ein Problem, da an der Eispitze (a = 0) und am Boden (b = 6) die Ableitung f ' nicht definiert ist (Nenner wird 0). Als Abhilfe hierzu nähert man sich den Stellen a und b mittels eines Abstandes δ von rechts bzw. links an. Mit δ = 10-10 ergeben sich die neuen Integralgrenzen zu a = 0 + δ = 0.000 000 000 1 und b = 6 – δ = 5.999 999 999 9 mit dem Ergebnis M = 68.206111962221...

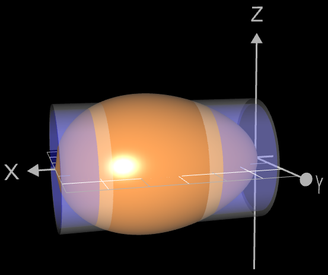

Bestimmung der Mantelfläche für ein Ei

Für das Ei zeigt die nebenstehende Grafik zwei Zylinder mit gleicher Höhe und gleicher Mantelfläche (grau) bzw. gleichem Volumen (blau). DIe Differenz der Radien ist mit 0.16 recht klein, was man zunächst vielleicht nicht vermuten würde.



Möchte man die Aufstellung der Ableitung f ' vermeiden, so kann man diese auch durch den Differenzenquotienten ersetzen (s. Differential):



Bestimmung der Mantelfläche für ein Ei



wodurch sich jedoch die Genauigkeit verringert.
Im Falle des obigen Eies ergibt sich dann eine Differenz zur mit der Ableitung berechneten Mantelfläche von -0.000001797...




Mantelfläche bei Rotation um die y-Achse

Für einen Rotationskörper bei Rotation um die y-Achse ergibt sich entsprechend die Mantelfläche zu

wobei  x = f -1(y)  die Umkehrfunktion zu f und  (f -1(y)) '  deren Ableitung ist.



Das Bilden der Umkehrfunktion lässt sich leider nicht umgehen, wie es bei der Volumenbestimmung bei Rotation um die y-Achse möglich ist. Ist f stetig und streng monoton, so existiert die Umkehrfunktion; ansonsten kann versucht werden, f in Abschnitte zu zerlegen, in denen f stetig und streng monoton ist, um dann diese Abschnitte getrennt zu berechnen.

Mantelfläche Kegelstumpf

Als Beispiel soll die Mantelfläche M eines Kegelstumpfs in der nebenstehenden Grafik bestimmt werden.



Die Mantellinie m wird gebildet durch f (x) = 2x in den Grenzen
a = 1 und b = 2; mit f (a) = 2 und f (b) = 4 beträgt ihre Länge folglich
m = 2 √5.  Aus der Geometrie ist bekannt:



M =  π (r + R) m = π (1 + 2) • 2 √5 = 6 π √5.



Mit f -1(y) = 0.5 y ergibt sich:


Mantelfläche bei Rotation einer parametrischen Funktion

Ist die rotierende Funktion in parametrischer Darstellung gegeben:  x = fx (t),  y = fy (t), so ergibt sich die Mantelfläche des Rotationskörpers in den Grenzen x = a und x = b mit



ta = fx-1 (a)        tb = fx-1 (b)

gemäß [1]:

Rotation um die x-Achse:

Rotation um die y-Achse:


Als einfaches Beispiel hierzu soll die Oberfläche einer Kugel mit dem Radius r  und der parametrischen  Randfunktion  x = fx (t) = r sin (t)  und  y = fy (t) = r cos (t)  bestimmt werden. Hierzu wird der Halbkreis zwischen x = - r  und  x = r  um die x-Achse rotiert. Es ist



a = - r = r sin (t)       ta = asin (-1) = - π / 2

b =   r = r sin (t)    →   tb = asin (1)  =    π / 2

Mantelfläche eines Kugelsegments

"En passant" kann so auch die Mantelfläche eines Kugelsegments der Höhe h bestimmt werden (s. Grafik). Für die Integralgrenzen ergibt sich



a = r - h = r sin (t)       ta = asin (1 - h / r)

b = r = r sin (t)         →   tb = asin (1) = π / 2



und somit für M:

Mantelfläche eines Kugelsegments





Rotation parametrischer Funktion um x-Achse

Als weiteres Beispiel betrachte man die Funktion

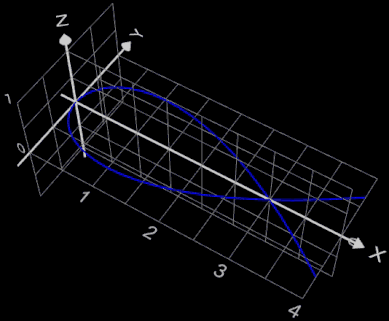

x = fx (t) = t²  und  y = fy (t) = t - t³ / 3. In der x/y-Ebene hat ihr Graph die Form eines gestreckten "α" (s. Grafik).

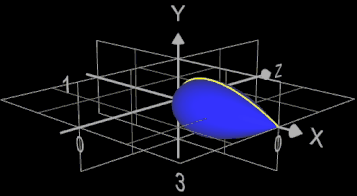

Es soll die Oberfläche des bei Rotation um die x-Achse entstehenden "Tropfens" zwischen
x = 0 und x = 3 bestimmt werden:



ta = 0     tb = √3

Rotation parametrischer Funktion um x-Achse

Der braune, transparente Zylinder in der Grafik besitzt bei gleicher "Länge" (b - a = 3) die identische Mantelfläche. Er hat mit seinem Radius von 0.5 die gleichen Maße wie der Zylinder mit gleichem Volumen wie das des Rotationskörpers um die x-Achse (s. auch Volumen mit parametrischer Funktion).



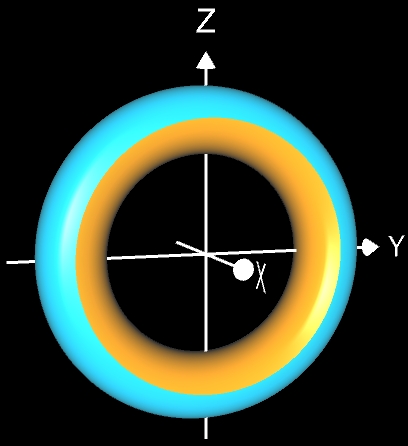

Rotation parametrischer Funktion um y-Achse

Bei Rotation der vorigen Funktion um die y-Achse ergibt sich für die Mantelfläche des entstehenden Rotationskörpers (gelb in nebenstehender Grafik):Rotation parametrischer Funktion um y-Achse


Quellen



[1]   Singh, Ravish R, (1993), Engineering Mathematics (6th ed.), Tata McGraw-Hill, S. 6.90
