In dieser Galerie finden Sie für diverse TPMS (s. rechts) Einheitszellen (engl. unit cells) der Objekte

TPMS mit ϕ (x,y,z) = c als 360°-Animation
Sheet mit | ϕ (x,y,z) | ≤ d, d ∈ |R⁺
Solid A mit ϕ (x,y,z) > c
Solid B mit ϕ (x,y,z) < c

für c = 0 und weitere Grafiken. Bezüglich der Nomenklatur und Erzeugung siehe TPMS – Einführung.

Für eigene Experimente enthält die Tabelle am Ende der Seite die TPMS-Funktionen in gewohnter Syntax und MSLattice-Syntax für ein schnelles Copy & Paste.

Galerie 1

D
P
Neovius
IWP
FRD
OCTO

Galerie 2

C(D)
Gyroid
C(G)
S
C(S)

Galerie 3

Y
C(Y)
±Y
C(±Y)
I2-Y**
C(I2-Y**)

Galerie 4

D'
G'
K
Lidinoid
P+C(P)

Galerie 5

Slotted P
Split-P
Q*
W
F
Double D

Galerie 6

Double G
Double P
Tubular D
Tubular G
Tubular P

C (D) • C (D∗), Complementary D

ϕ (x,y,z) = C_3x+yC_z − S_3x−yS_z + C_x+3yC_z + S_x−3yS_z + C_x−yC_3z − S_x+yS_3z

C (D) - TPMS

C (D) - TPMS ('Rainbow')

C (D) - Sheet

C( D) - Solid A

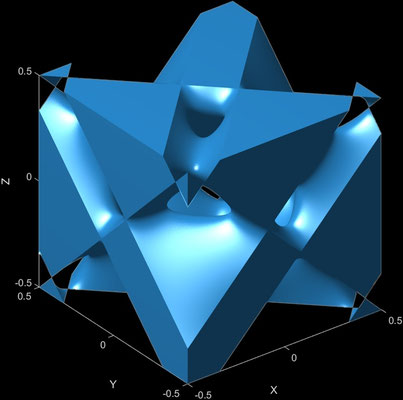

C (D) - Solid B

alternativ: ϕ (x,y,z) = C_3xC_yC_z − S_3xS_yS_z + C_xC_3yC_z − S_xS_3yS_z + C_xC_yC_3z − S_xS_yS_3z

C (D) alternativ - TPMS

C (D) alternativ - TPMS ('Rainbow')

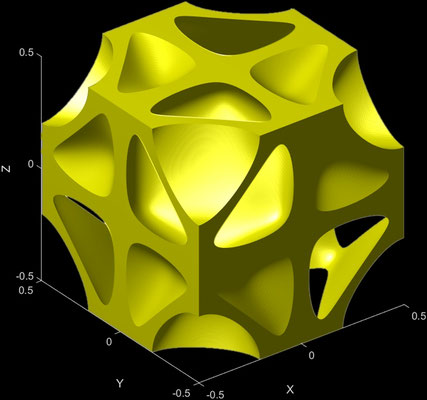

C (D) alternativ - Sheet

C (D) alternativ - Solid A

C (D) alternativ - Solid B

Gyroid • G Surface, Schoen G, Schoen Gyroid, Y*

ϕ (x,y,z) = C_xS_y + C_yS_z + C_zS_x

Gyroid - TPMS

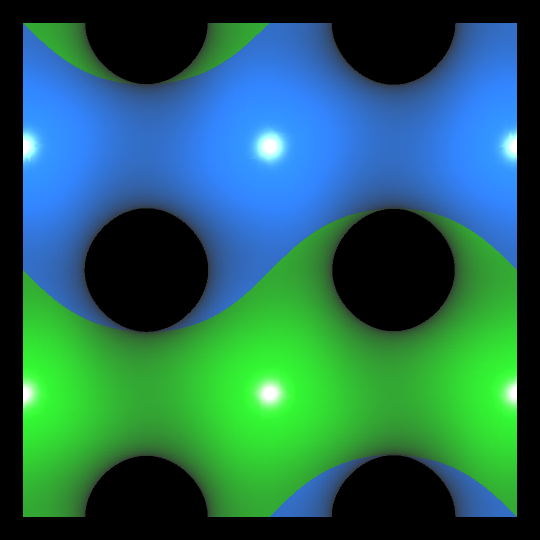

Gyroid - Ansichten der Unit Cell

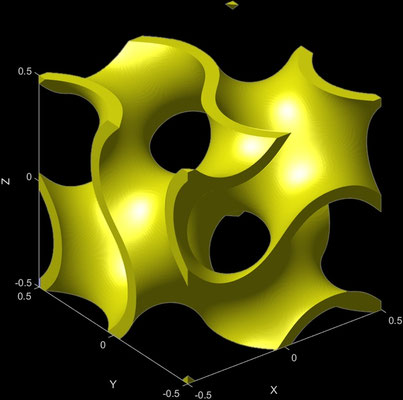

Gyroid - Sheet

Gyroid - Solid A

Gyroid - Solid B

Gyroid mit eingebetteten Zylindern

In der Grafik links wurden in die Gyroid-Einheitszelle 18 Halb-/Zylinder mit gleichem Radius eingebettet. Die Koordinatenwerte der Zylindermittelachsen sind Vielfache von 1/4, die Öffnungen im Gyroid sind jedoch nicht kreisrund (s.o. bei Ansichten der Unit Cell), so dass für den Radius r nicht der Wert 1/8 = 0.125 sondern 0.122 verwendet wurde und so die Gyroid-fläche nicht die Zylinder-wände durchdringt.

Schnittmenge aus Kugel mit r=1
und Gyroid mit p=4

C (G) • Complementary G, C(Y), Complementary Y

ϕ (x,y,z) = 3 (S_xC_y + S_yC_z + C_xS_z) + 2 (S_3xC_y + S_3yC_z + C_xS_3z) –
2 (S_xC_3y + S_yC_3z + C_3xS_z)

C (G) - TPMS

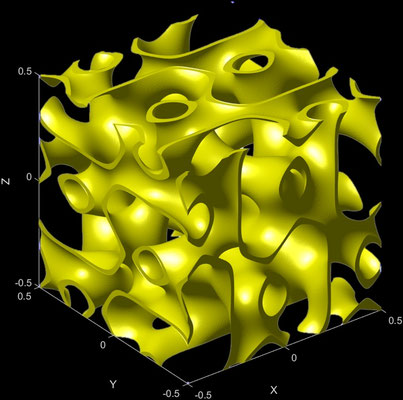

C (G) - Sheet

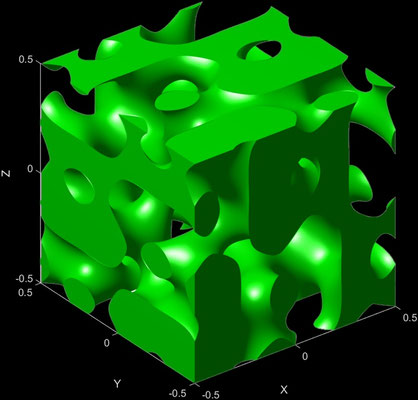

C (G) - Solid A

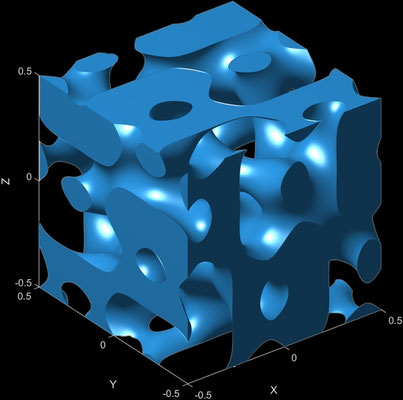

C (G) - Solid B

S • Fisher–Koch S, S*

ϕ (x,y,z) = C_2xS_yC_z + C_xC_2yS_z + S_xC_yC_2z

S - TPMS

S - TPMS ('bunt')

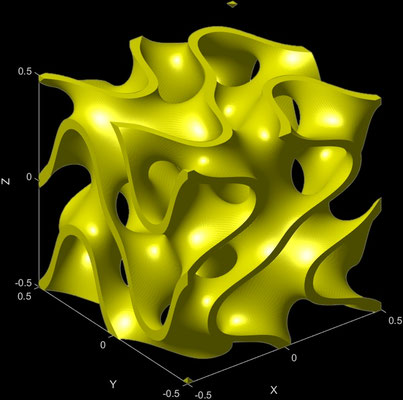

S - Sheet

S - Solid A

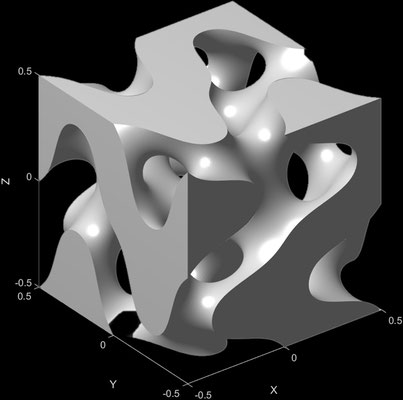

S - Solid B

C (S) • Complementary S, Fisher–Koch C(S)

ϕ (x,y,z) = (C_2x + C_2y + C_2z) + 2 (S_3xS_2yC_z + C_xS_3yS_2z + S_2xC_yS_3z) +
2 (S_2xC_3yS_z + S_xS_2yC_3z + C_3xS_yS_2z)

C (S) - TPMS, p=pi

C (S) - TPMS

C (S) - eine ♥-liche Fläche ;-)

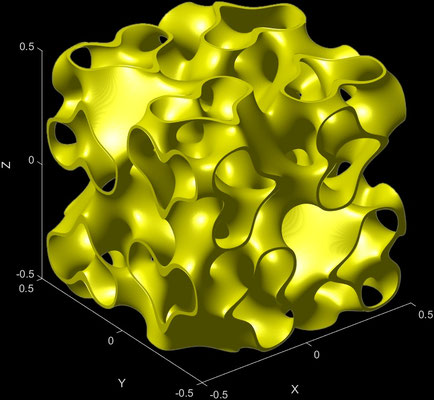

C (S) - Sheet

C (S) - Solid A

C (S) - Solid B

Die folgende Tabelle enthält die Funktionen und Parameter mit denen die Flächen und Festkörper auf dieser Seite erstellt wurden. Die für eine Fläche jeweils angegebene zweite Funktion enthält die Zeichenfolge ".*" für die multiplikative Verknüpfung und kann so direkt in MSLattice eingefügt werden.

TPMS	ϕ_TPMS \| F(x,y,z) für MSLattice	p	d
C (D)	cos(p(3x+y))cos(pz)−sin(p(3x−y))sin(pz)+cos(p(x+3y))cos(pz)+sin(p(x−3y))sin(pz)+ cos(p(x−y))cos(p3z)−sin(p(x+y))sin(p3z) cos(pi.(3.x+y)).cos(pi.z)-sin(pi.(3.x-y)).sin(pi.z)+ cos(pi.(x+3.y)).cos(pi.z)+sin(pi.(x-3.y)).sin(pi.z)+ cos(pi.(x-y)).cos(pi.3.z)-sin(pi.(x+y)).sin(pi.3.z) alternativ: cos(3px)cos(py)cos(pz)-sin(3px)sin(py)sin(pz)+cos(px)cos(3py)cos(pz)-sin(px)sin(3py)sin(pz)+cos(px)cos(py)cos(3pz)-sin(px)sin(py)sin(3pz) cos(3.pi.x).cos(pi.y).cos(pi.z)-sin(3.pi.x).sin(pi.y).sin(pi.z)+ cos(pi.x).cos(3.pi.y).cos(pi.z)-sin(pi.x).sin(3.pi.y).sin(pi.z)+ cos(pi.x).cos(pi.y).cos(3.pi.z)-sin(pi.x).sin(pi.y).sin(3.pi.*z)	π	0.25
Gyroid	cos(px)sin(py)+cos(py)sin(pz)+cos(pz)sin(px) cos(2.pi.x).sin(2.pi.y)+cos(2.pi.y).sin(2.pi.z)+cos(2.pi.z).sin(2.pi.*x)	2π	0.25
C (G)	3(sin(px)cos(py)+sin(py)cos(pz)+cos(px)sin(pz))+2(sin(3px)cos(py)+sin(3py)cos(pz)+ cos(px)sin(3pz))−2(sin(px)cos(3py)+sin(py)cos(3pz)+cos(3px)sin(pz)) 3.(sin(2.pi.x).cos(2.pi.y)+sin(2.pi.y).cos(2.pi.z)+cos(2.pi.x).sin(2.pi.z))+ 2.(sin(3.2.pi.x).cos(2.pi.y)+sin(3.2.pi.y).cos(2.pi.z)+ cos(2.pi.x).sin(3.2.pi.z))-2.(sin(2.pi.x).cos(3.2.pi.y)+ sin(2.pi.y).cos(3.2.pi.z)+cos(3.2.pi.x).sin(2.pi.z))	2π	0.25
S	cos(2px)sin(py)cos(pz)+cos(px)cos(2py)sin(pz)+sin(px)cos(py)cos(2pz) cos(2.2.pi.x).sin(2.pi.y).cos(2.pi.z)+cos(2.pi.x).cos(2.2.pi.y).sin(2.pi.z)+ sin(2.pi.x).cos(2.pi.y).cos(2.2.pi.*z)	2π	0.5
C (S)	(cos(2px)+cos(2py)+cos(2pz))+2(sin(3px)sin(2py)cos(pz)+cos(px)sin(3py)sin(2pz)+ sin(2px)cos(py)sin(3pz))+2(sin(2px)cos(3py)sin(pz)+sin(px)sin(2py)cos(3pz)+ cos(3px)sin(py)sin(2pz)) (cos(2.pi.2.x)+cos(2.pi.2.y)+cos(2.2.pi.z))+ 2.(sin(2.pi.3.x).sin(2.pi.2.y).cos(2.pi.z)+ cos(2.pi.x).sin(2.pi.3.y).sin(2.pi.2.z)+ sin(2.pi.2.x).cos(2.pi.y).sin(2.pi.3.z))+ 2.(sin(2.pi.2.x).cos(2.pi.3.y).sin(2.pi.z)+ sin(2.pi.x).sin(2.pi.2.y).cos(2.pi.3.z)+ cos(2.pi.3.x).sin(2.pi.y).sin(2.pi.2.*z))	2π	0.25
